面向低温服役环境的重大装备用高性能不锈钢关键技术开发与应用

一、研究的背景与问题

在全球 “双碳” 战略纵深推进、能源安全格局深刻调整、科技竞争日趋激烈的宏观背景下，低温装备已成为支撑国家绿色低碳转型、保障产业链供应链安全、抢占科技前沿制高点的核心基础设施，广泛应用于清洁能源储运、重大科学工程、石油化工等战略领域。随着石化产业向大型化、高端化、集约化发展，液氮、液氧、液化乙烯等低温介质的储存与运输需求持续增长，装备服役环境横跨-104℃至-269℃多个温域，工况苛刻、安全性要求极高，高性能低温材料的自主可控已成为保障国家重大战略实施的核心前提。

当前我国低温重大装备核心材料存在显著供给短板，多个关键领域依赖进口或研发空白。在LNG储运领域，不锈钢薄膜型液货舱凭借成本、施工与抗冲击优势成为主流技术路线，国内船企已掌握相关船型建造技术，但液货舱核心的不锈钢波纹板仅海外少数企业可供货，国内全部依赖进口，导致存在成本高、交货周期长且有限售风险；大型不锈钢薄膜罐作为未来储罐发展方向，其核心材料同样依赖进口；陆路运输槽车则受限于现有材料性能，亟需轻量化升级以提升运输效率。在液氢储运领域，民用液氢储罐全球尚处发展初期，面临“无材料可选、无标准可依”的困境，随着燃料电池汽车产业规模化发展，液氢储运需求激增，国内民用液氢容器材料研究基本空白，严重制约氢能产业链安全。此外，硬X射线自由电子激光装置等重大科学工程的低温模组、超导加速腔等部件需在- 269℃低温与强磁场环境下服役，相关专用材料研发同样处于空白。

奥氏体不锈钢凭借综合性能、耐用性与加工性能优势，是低温装备的主导材料。极端低温服役环境对材料提出了双重严苛要求：服役端需具备多温域优异强韧性、低温组织稳定性，以及抗氢脆、低磁等个性化性能；制造端需满足极高表面质量、全厚度性能均匀性与高平整度，同时具备优良的焊接与成型工艺性，保障大规模制造的一致性与长周期服役可靠性。

目前我国低温高性能不锈钢仍面临三大核心技术难题：一是材料设计层面，宽温域下强韧性、组织稳定性与合金经济性难以协同匹配，需在成本约束下实现-104℃至-269℃区间多性能精准调控；二是制备技术层面，大板幅薄板的高表面质量、高平整度与性能均匀性难以协同控制，低残铝要求下的夹杂物控制、多工序工艺耦合难度大；三是应用技术层面，复杂波纹板冲压回弹控制、复杂曲面焊缝高精度跟踪难度大，难以满足超长焊缝无断点、成型精度达标等严苛要求。

针对上述需求与技术瓶颈，太钢联合钢研院、寰球工程、沪东造船等单位组建产学研用团队，依托工信部项目《薄膜型围护系统（MARK Ⅲ 型）材料应用研究》等项目，系统开展低温环境重大装备用高性能不锈钢研发工作，取得了系列突破性成果。

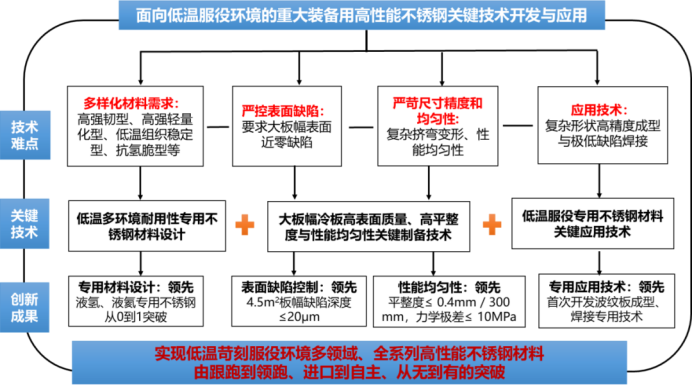

二、解决问题的思路与技术方案

本项目的研究思路为：面向国家清洁能源发展与重大工程产业链对低温服役环境重大装备用高性能不锈钢的迫切需求，立足关键技术难题与科学问题，在多环境耐用性低温不锈钢材料设计、高质量大板幅板材制备技术、关键应用技术等方面展开攻关，取得贯穿供给侧与需求侧的系列原创性成果。在材料基本理论研究基础上，开发出具有良好低温组织稳定性、低温强韧性、表面质量、板材平整度与性能均匀性、成型性与焊接性的高性能不锈钢材料，集成具有国际领先水平的低温环境服役用不锈钢成套材料设计与制造工艺技术，实现材料自主可控，保障国家重大需求和供给安全。

1、低温多环境耐用性专用不锈钢材料设计

针对我国超低温奥氏体不锈钢差异化强韧化机理研究空白、分温域产品体系缺失、材料设计同质化严重，无法适配从LNG储运到液氢装备等多场景服役需求的行业痛点，阐明了奥氏体不锈钢“N含量-温度-层错能”与马氏体转变之间的内在作用规律，在充分发挥N元素间隙固溶强化优势的基础上，实现窄区间N含量精准设计，并与Ni含量、Creq/Nieq等关键参数协同调控，首次开发了适配不同超低温服役环境的差异化强韧性控制技术，填补了国内相关技术领域的空白。揭示了不同钢种体系中N元素的差异化增韧机制，基于经济性与性能协同原则构建了覆盖深低温域与极低温域的两大材料体系，同时建立以-196℃液氮测试为核心的极低温性能预测体系。

2、大板幅板材高表面质量、高平整度与性能均匀性关键制备技术

针对大板幅冷板生产中表面质量管控难度大、板形精度不足、全厚度性能均匀性差，无法满足高端低温装备建造要求的行业共性难题，开发了覆盖冶炼、轧制、矫直、检测全流程的关键制备技术体系，实现 4.5m²板幅产品表面质量和平整度的大幅提升，打破了国外高端大板幅低温不锈钢的技术垄断。冶炼环节开发高预熔液比例AOD少渣冶炼、LF精准软吹和全流程保护浇铸技术，实现夹杂物尺寸减小与塑性化改性；轧制环节开发冷轧复合锥度中间辊设计、“平整+拉矫”一体化控制技术，首创“金属基体-高分子膜”异质复合体矫直技术，最终实现板形不平度≤0.4mm/300mm、强度极差≤10MPa。

3、低温服役专用不锈钢材料关键应用技术

针对LNG薄膜舱等低温装备中复杂波纹板构件成型精度低、空间曲面焊缝焊接难度大，制约装备建造效率与长期服役可靠性的应用瓶颈，开发了复杂形状波纹板高精度冲压成型与智能焊接成套应用技术，为低温储运装备的国产化规模化应用提供了核心技术支撑。成型环节通过数值模拟确定Ni含量与晶粒度的最优成型性组合，开发全型面梯度补偿模具与工装一体化设计方案，最终实现波纹板轮廓度、贴合度完全满足LNG薄膜舱的严苛服役要求；焊接环节开发激光圆形扫描搭接焊工艺，有效解决了薄板焊接易烧穿与未熔合的技术难题，同时首创三圆拟合曲面跟踪技术并构建信号预补偿模型，实现复杂空间曲线焊缝的精准追踪，焊接效率提升3倍以上，可完成4万米超长焊缝无断点焊接，全面保障了低温装备焊接接头的服役性能与建造效率。

三、主要创新性成果

1、阐明了奥氏体不锈钢“N含量-温度-层错能”与马氏体转变之间的关系，在发挥N元素间隙固溶强化基础上，实现了窄区间N含量精准设计，并与Ni含量、Creq/Nieq等协同调控，首次开发了不同超低温服役环境的差异化强韧性控制技术及满足超低温装备应用的系列奥氏体不锈钢中卷板产品。

2、开发了大板幅冷板高表面质量、高平整度、全厚度板材性能均匀性全流程关键制备技术，包括基于硅脱氧条件下硬质夹杂物控制技术、“金属基体-高分子膜”异质复合体矫直技术、冷轧多工序联动板型和性能均匀性控制技术，实现了4.5m²板幅表面质量和平整度大幅提升。

3、开发了复杂形状波纹板高精度冲压成型工艺与回弹控制技术、波纹板智能补偿模具与工装一体化设计，实现大板幅不锈钢波纹板轮廓度、贴合度等指标提升；自主开发三圆拟合曲面创新方法，构建了信号预补偿模型，实现波纹板全位置高质量可靠焊接。

四、应用情况与效果

本项目申请国家发明专利44项（授权17项）、发表论文17篇，制订标准13项，形成了一整套具有自主知识产权的耐低温、多温域、多领域用系列不锈钢中卷板的关键设计、制造及应用技术。液氢、大科学装置等战新领域用不锈钢实现从0至1的突破，破解国内无材可用、无标可依难题。大型LNG运输船、陆地大型薄膜罐专用不锈钢实现进口替代，技术水平处于国际领先，保证关键核心技术自主可控。产品主要应用情况如下：

1、LNG液货舱用不锈钢获得法国GTT认可证书及ABS、BV、CCS、LR等多国船级社认证，成为国内唯一具备资质的供应商。产品经过用户沪东造船厂、江南造船厂、大连造船厂、新扬子江造船厂、寰球工程、北京燃气等用户应用。北京燃气、寰球工程评价：太钢提供的钢板具有良好的综合性能和质量，有力保证了我国自主设计的全球最大的陆上LNG薄膜储罐项目——北京燃气天津南港液化天然气应急储备项目6座22万立方米容积LNG薄膜型储罐按期建造和投用。江南造船、扬子江造船等船厂评价：太钢钢板表面质量和板型优良，具有良好的综合性能，为17.5万立方米LNG运输船项目的推进起到了重要作用。

2、液氢储罐用不锈钢经过中国特种设备检测研究院、中科院理化所、合肥通用机械研究院、机械工业上海蓝亚石化设备检测所有限公司等单位的性能评测和用户中集、查特、空气化工、国富氢能等公司的应用。认为太钢生产的低温液氢用不锈钢板材的各项性能满足相关标准，应用性能良好。液氢材料经业内专家及下游用户审查，最终结论为：材料技术指标能够满足液氢容器的设计、制造要求，填补了我国液氢容器专用材料的空白，符合液氢容器建造规范的要求。

3、LNG移动槽车、小型储罐用不锈钢成为国内首家通过锅容标委移动式压力容器认证的企业。生产的LNG罐体出口世界各国，与S30408比较，其许用应力提高了24%，罐车产品内容器壁厚由6mm降低到5mm，每辆LNG罐车可减少不锈钢用量约800kg。在材料使用前，国内LNG罐车自重基本处于同一水平，该材料的应用大幅降低了罐车的自重，使用户产品能在市场竞争中胜出。

4、材料应用于大型石化项目液化气体储罐等关键装置，包括液化天然气储罐、低温乙烯储罐等核心设备，有力推动了高端石化装备材料的国产化进程。

5、材料应用在世界上最高效和最先进的自由电子激光装置之一—硬X射线自由电子激光装置，为超快过程探索，高分辨成像及原子、分子、电子尺度解析物质的结构带来质的飞跃。

信息来源：太原钢铁（集团）有限公司
